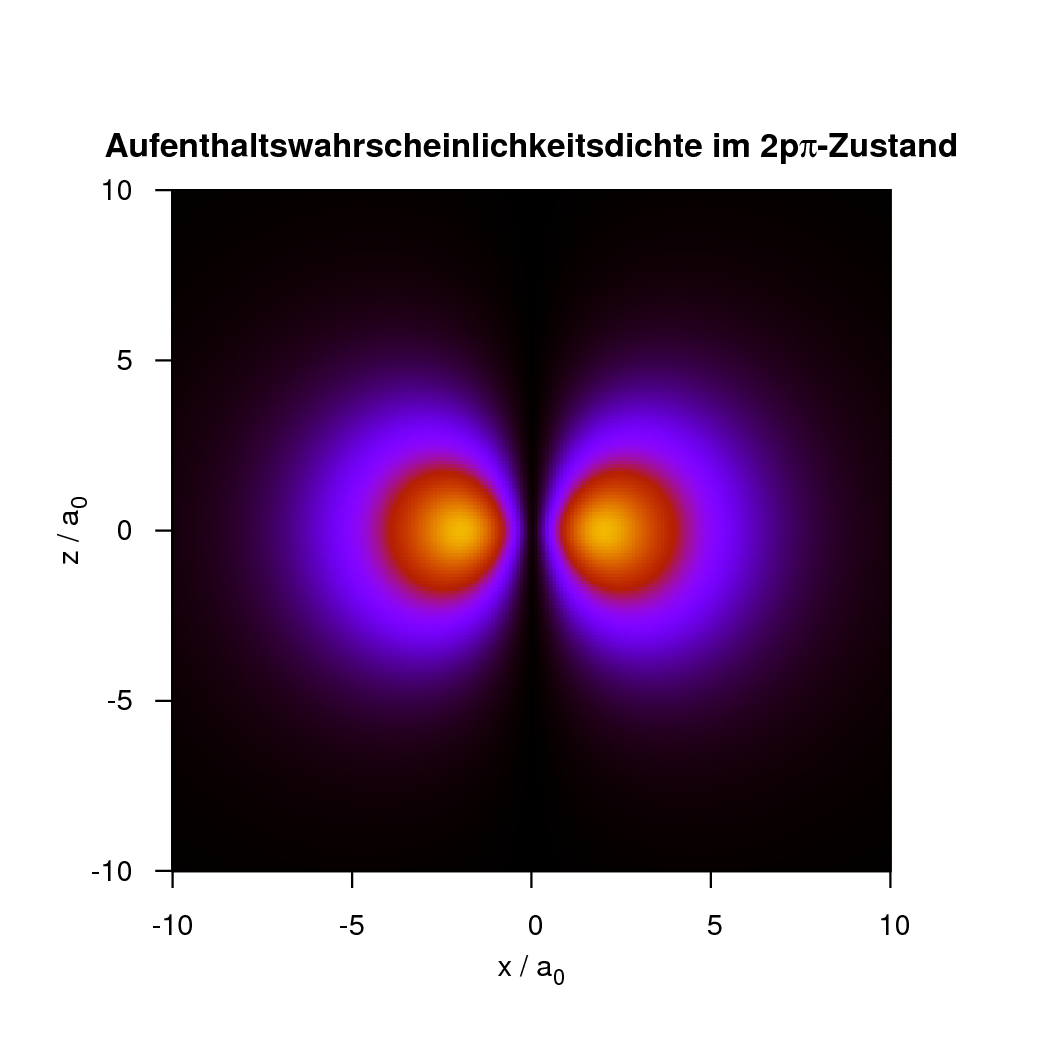

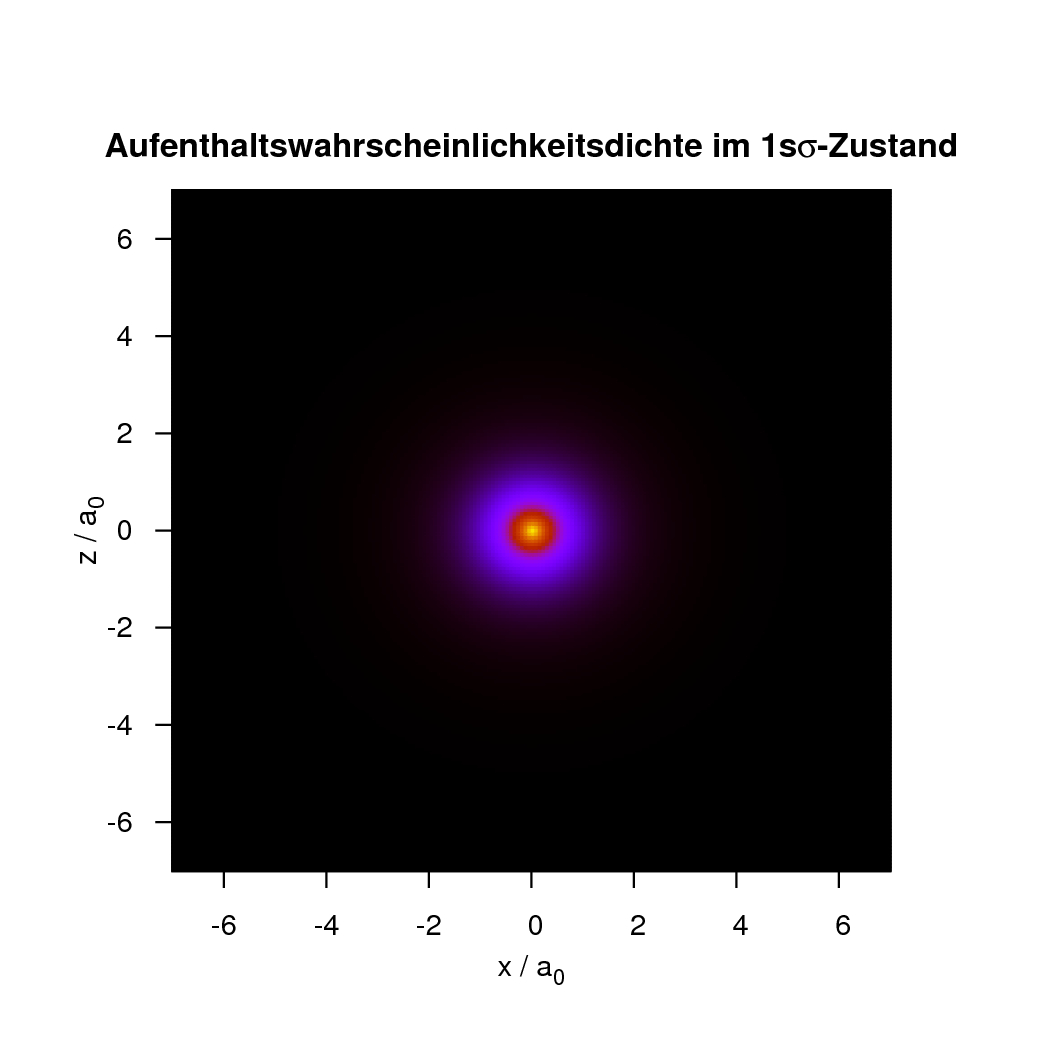

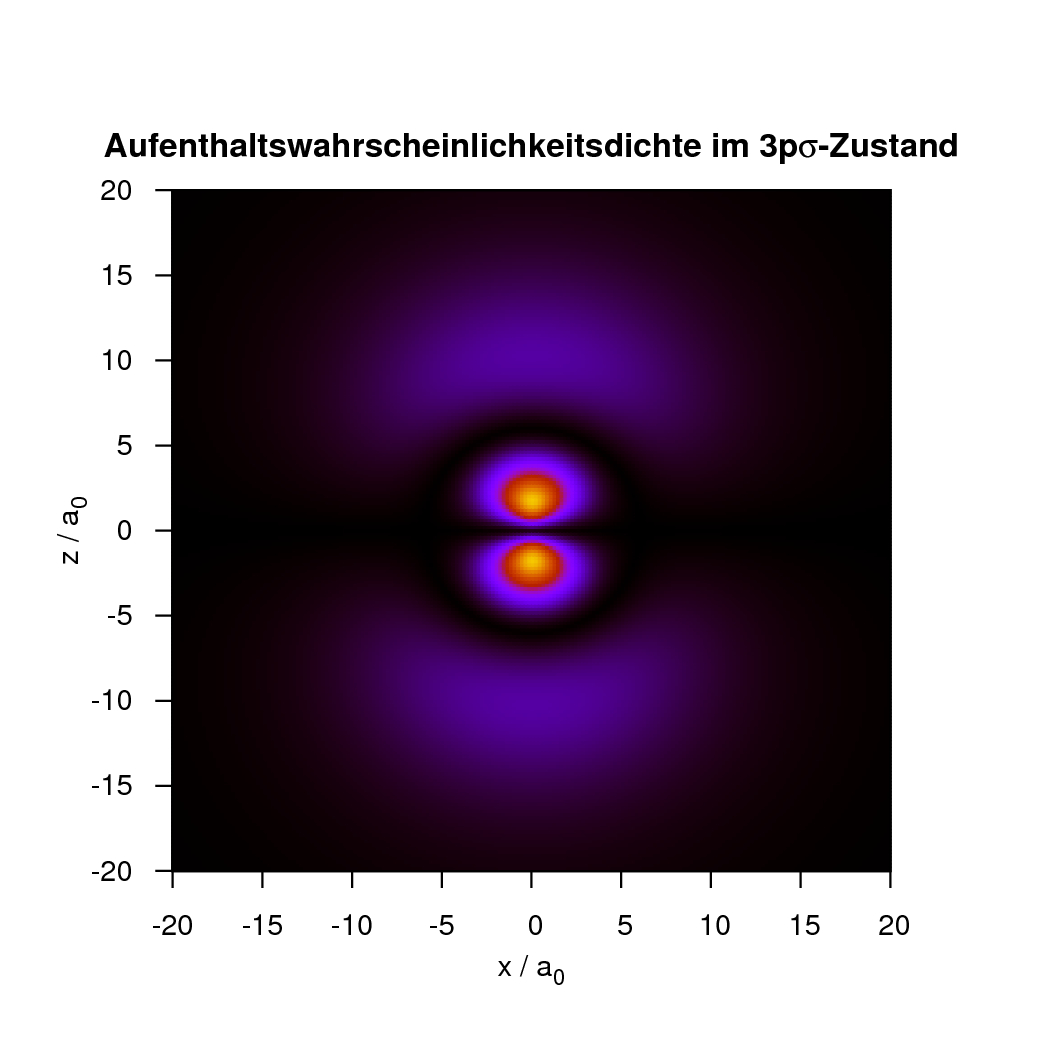

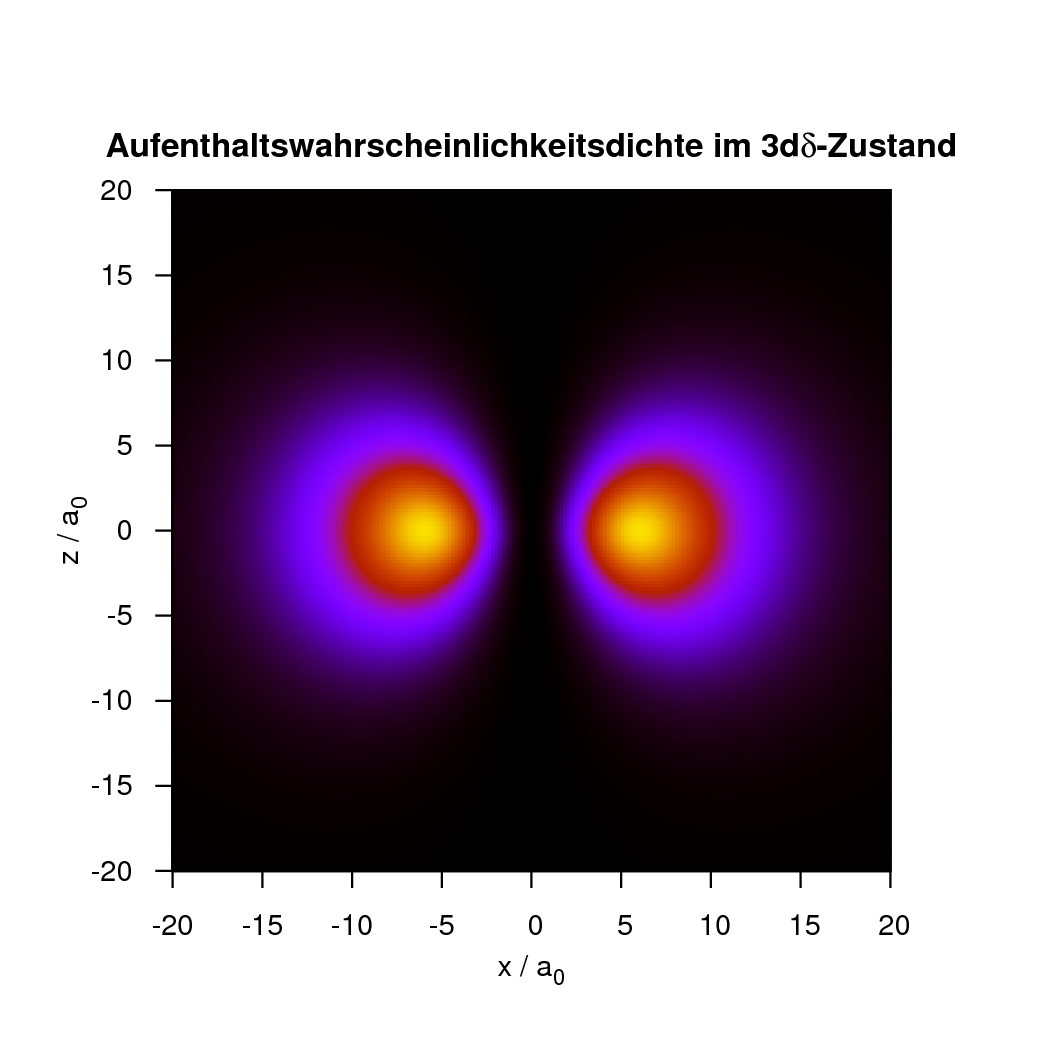

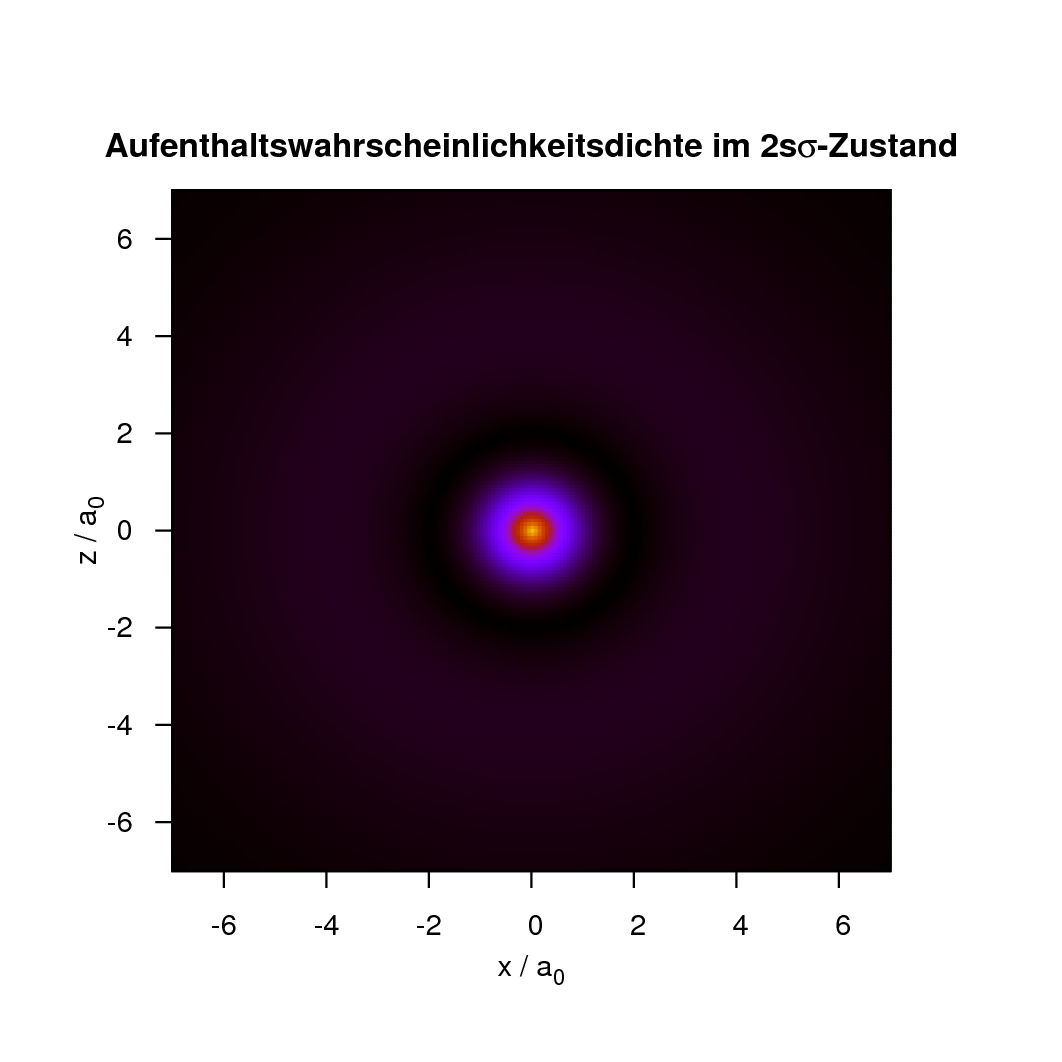

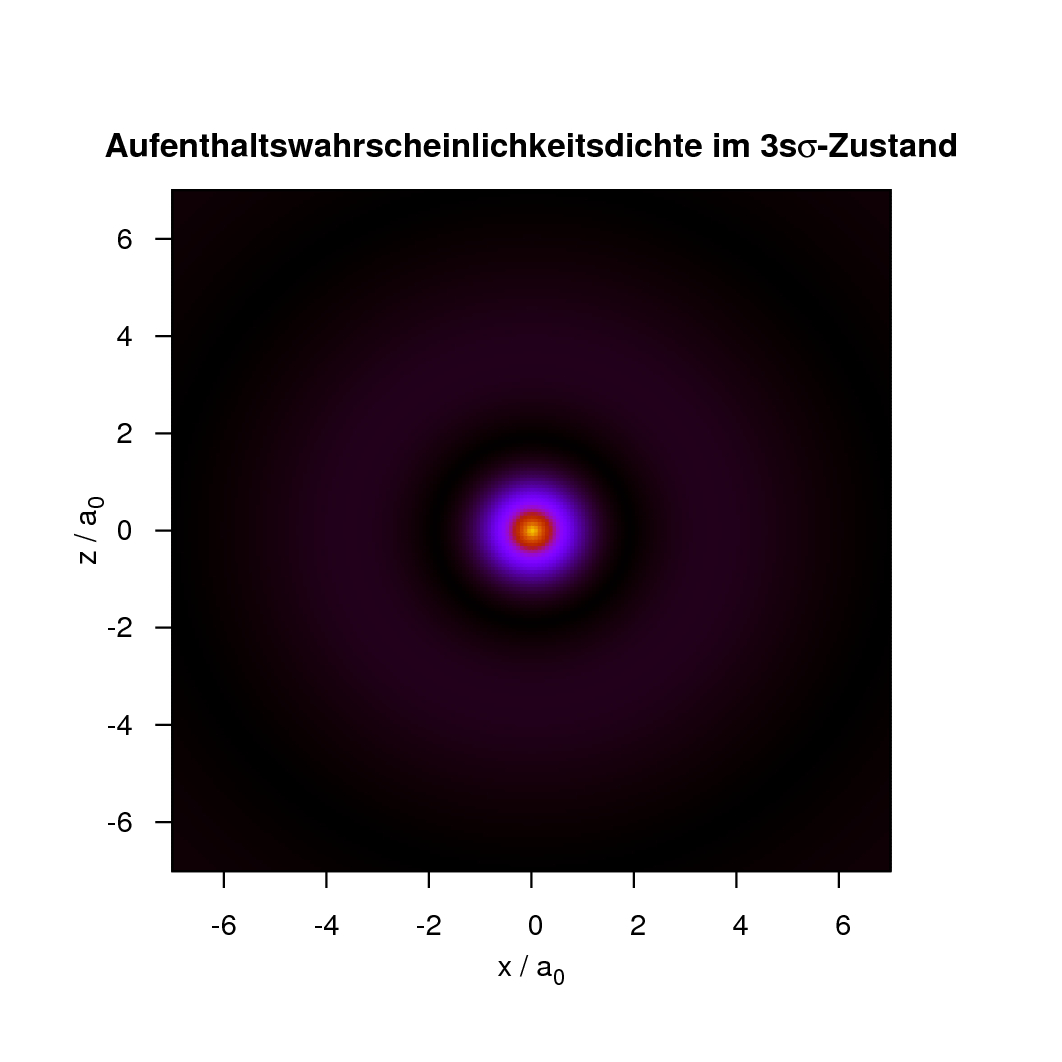

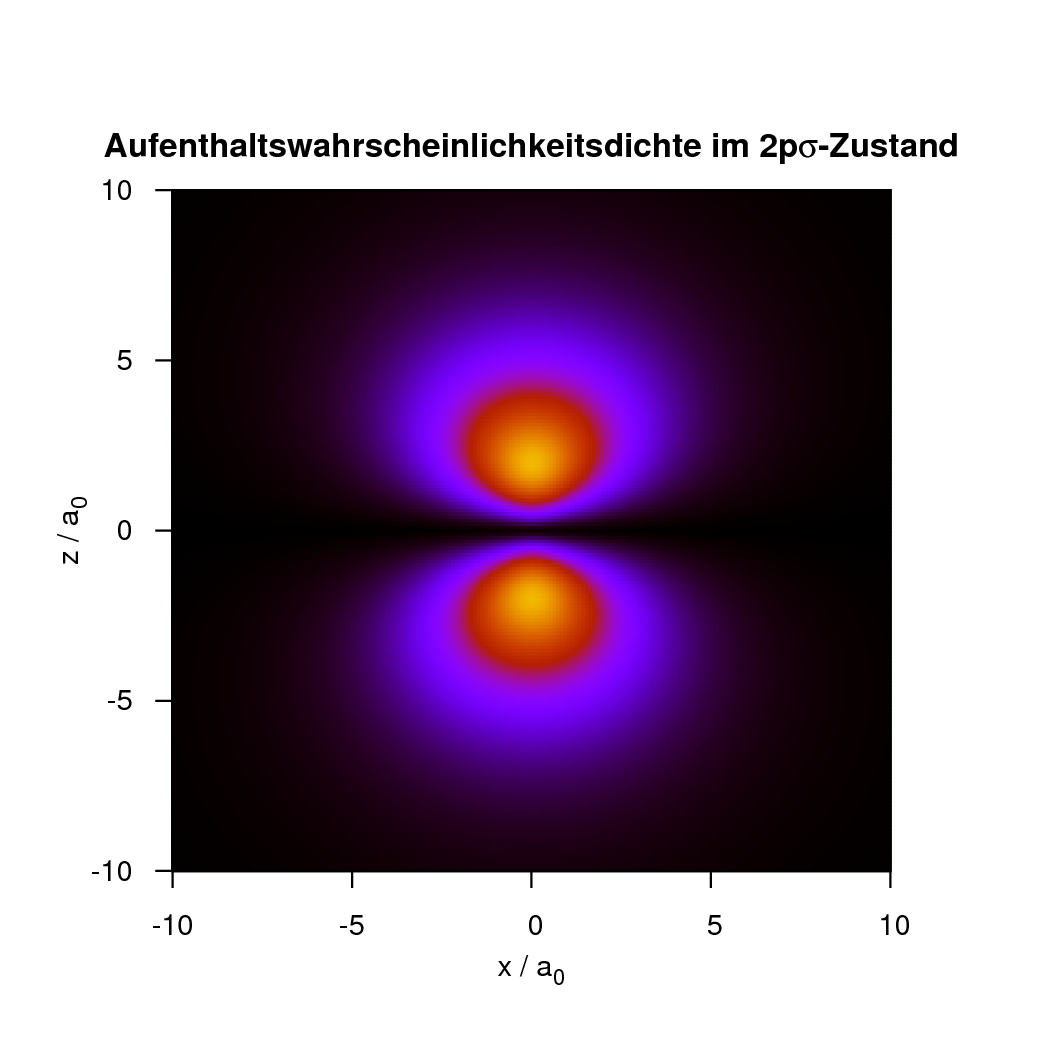

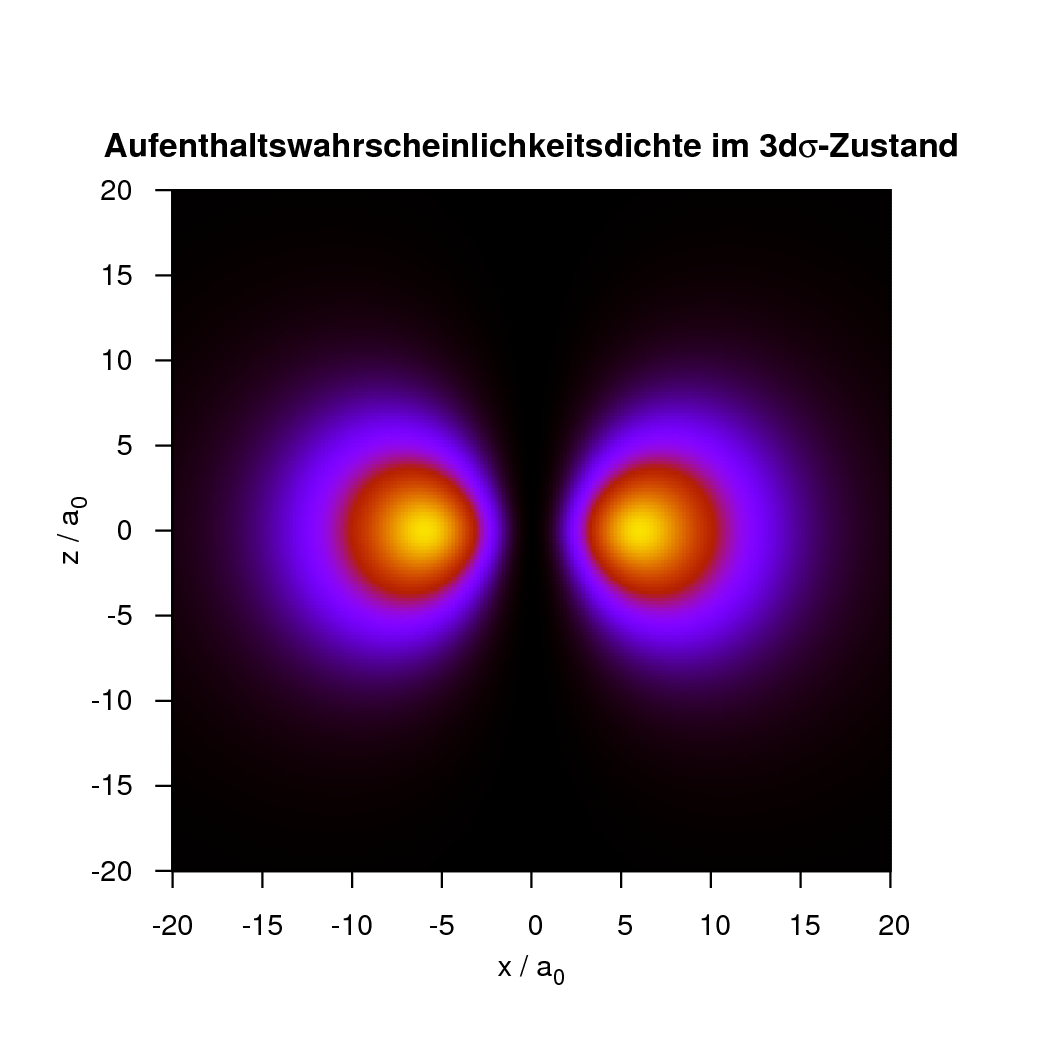

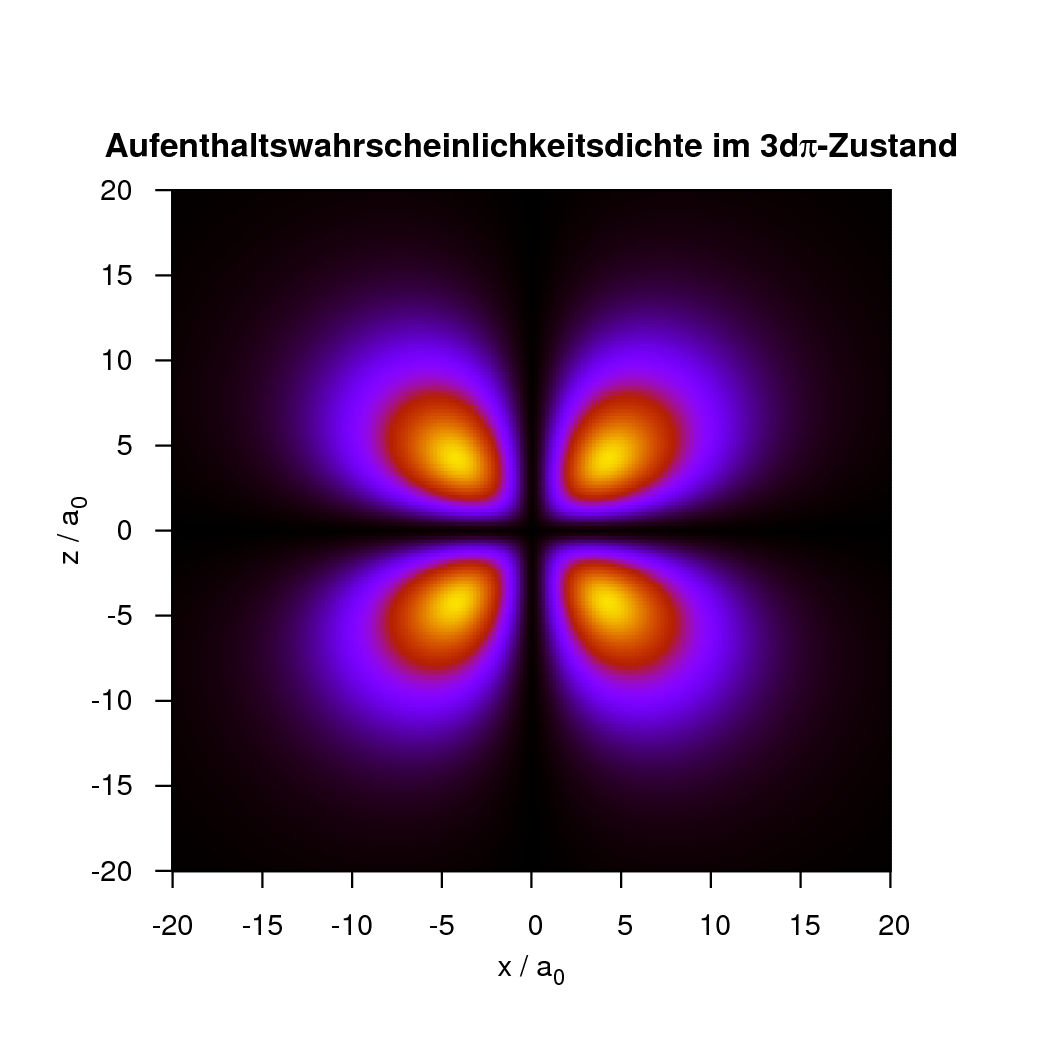

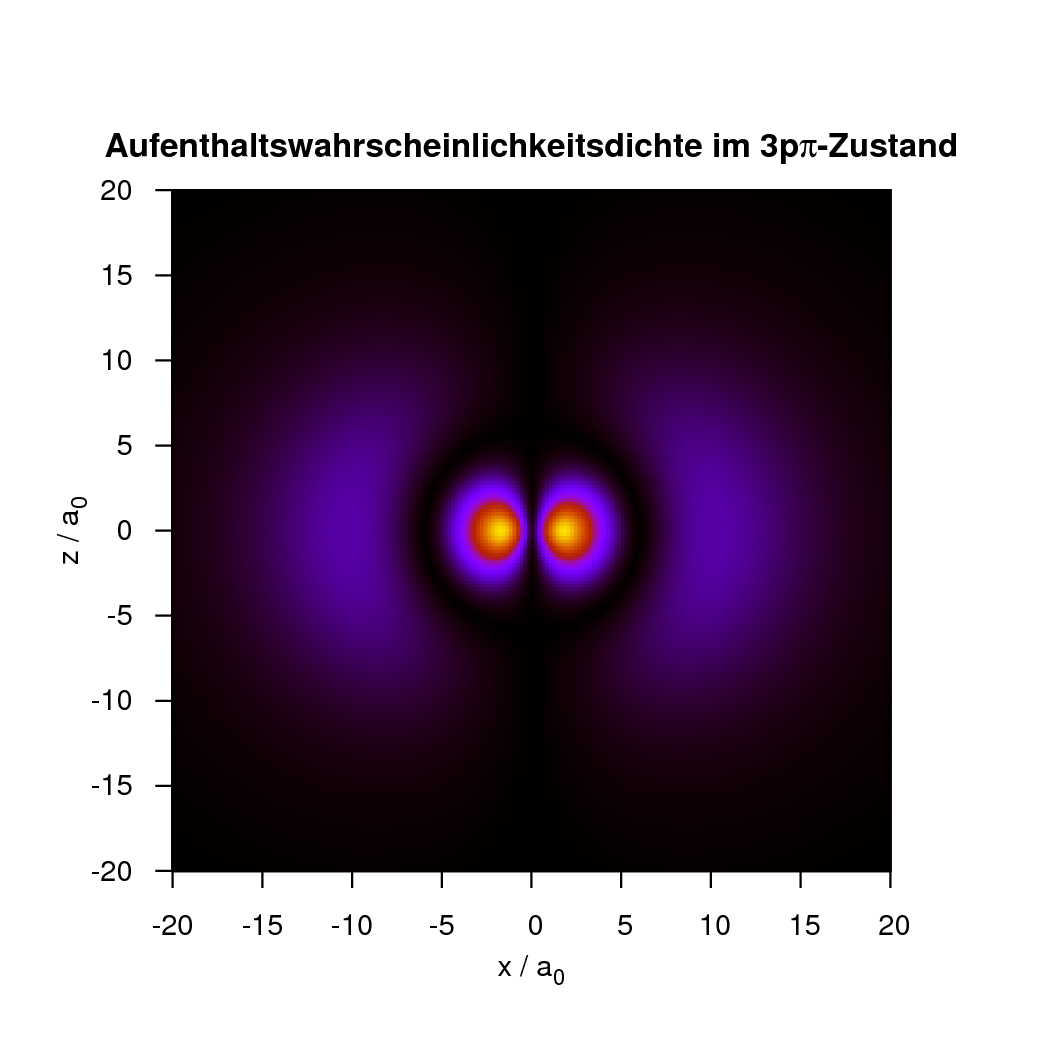

Graphische Darstellung der räumlichen Aufenthaltswahrscheinlichkeitsdichte \( \left|\psi(x;z)\right|^2 \) des Elektrons im Wasserstoffatom. Die Farbe gibt die Aufenthaltswahrscheinlichkeitsdichte (\( \left|\psi(x;z)\right|^2 \) ) wieder, wobei die Maßstäbe für die Farbskala in den einzelnen Abbildungen unterschiedlich sind und „gelb“ eine hohe Aufenthaltswahrscheinlichkeitsdichte bedeutet. Die x- und z-Achse sind jeweils in Einheiten des Bohr-Radius \( a_0 \) aufgetragen (unterschiedliche Skalierungen beachten). Die graphischen Darstellungen sind mit GnuPlot erstellt worden, die verwendeten GnuPlot-Skripte können unten als ZIP-Datei heruntergeladen werden.
